Фахверковый дом собирают из несущего каркаса клееного бруса за 3–5 месяцев — вдвое быстрее кладки из кирпича или газобетона. Каркас берёт на себя всю нагрузку, поэтому стены между стойками можно почти полностью остеклить. Ниже — как эта технология работает на практике: из чего состоит каркас, какие узлы держат дом и сколько занимает каждый этап.
Что такое фахверковая технология и на чём она держится
Фахверк (нем. Fachwerk — «решётчатая конструкция») — это каркасно-рамная технология, где нагрузку несут вертикальные стойки, горизонтальные балки-ригели и диагональные раскосы. Пространство между элементами каркаса заполняют утеплённой панелью или стеклом. В отличие от сруба, где нагрузку держит стена, здесь работает именно «скелет» — а значит стена перестаёт быть несущей и открывается под панорамное остекление в пол.
Современный фахверк в Беларуси собирают не из массива, а из клееного бруса сечением 160×200 мм и больше. Клееный брус даёт усадку до 1 % против 8–10 % у бревна, не ведёт стойки и держит геометрию узлов десятилетиями — для каркаса с большими стеклопакетами это критично. По деревянным несущим конструкциям расчёт ведётся по СНиП II-25-80 «Деревянные конструкции» (в актуализированной редакции СП 64.13330), в Беларуси — по ТКП 45-5.05-146.
Узлы каркаса: что держит фахверковый дом
В фахверковом доме работает 4 типа элементов, и у каждого своя задача. Раскос — обязательный элемент: без диагональной связи рама «складывается» под ветровой нагрузкой.
| Элемент каркаса | Сечение (мм) | Функция |
|---|---|---|
| Стойка (вертикаль) | 200×200 — 200×260 | Передаёт вертикальную нагрузку на фундамент |
| Ригель (горизонталь) | 160×200 — 200×200 | Связывает стойки, держит перекрытие |
| Раскос (диагональ) | 160×160 — 160×200 | Гасит ветровую и боковую нагрузку, придаёт жёсткость |
| Обвязка (нижняя/верхняя) | 200×200 | Распределяет нагрузку по контуру, крепится к фундаменту |
Соединяют элементы через врубки, шпильки и стальные пластины скрытого монтажа. На производстве «Городник» узлы фрезеруют на станке с ЧПУ по проекту — погрешность реза не превышает 1 мм, поэтому на площадке каркас собирается как конструктор, без подгонки.
Этап 1. Проектирование и расчёт каркаса
Проект фахверкового дома занимает 2–4 недели. На этом этапе рассчитывают сечения стоек и раскосов под снеговую нагрузку (для Беларуси — до 120 кг/м²) и ветровой район, разводят инженерию и согласуют узлы остекления. Ошибка в расчёте раскосов позже вылезает трещинами в стеклопакетах, поэтому расчёт — не формальность, а основа сметы.
Этап 2. Фундамент
Под фахверк подходит утеплённая плита (УШП) или ленточный фундамент — выбор зависит от грунта и этажности. Заливка и набор прочности бетона занимают 3–4 недели: бетон набирает проектную прочность за 28 суток по ГОСТ. Фахверковый дом легче каменного в 4–5 раз, поэтому массивный дорогой фундамент ему не нужен — это одна из статей экономии.
Этап 3. Производство домокомплекта
Пока сохнет фундамент, на производстве изготавливают каркас — 3–4 недели. Клееный брус строгают, нарезают узлы на ЧПУ, маркируют каждый элемент и комплектуют домокомплект с крепежом. Готовый комплект приезжает на площадку пронумерованным — это убирает подгонку и брак на монтаже.
Этап 4. Сборка каркаса и коробки
Каркас фахверкового дома площадью 150 м² собирают за 2–3 недели. Сначала монтируют нижнюю обвязку и стойки, затем ригели, раскосы и межэтажное перекрытие, следом — стропильную систему. После сборки каркаса дом уже «читается» в объёме, и становится видно, где встанут витражи.
Этап 5. Кровля, остекление и контур тепла

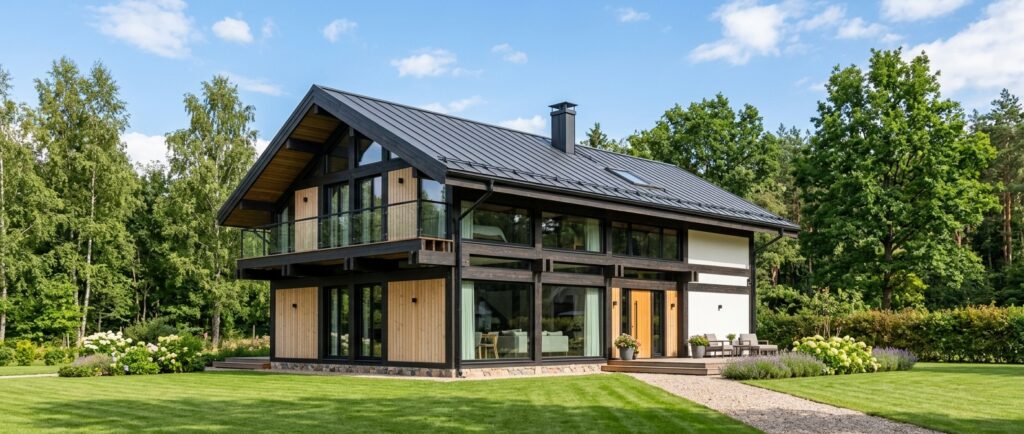

Тёплый контур закрывают за 3–4 недели. Монтируют кровлю, ставят стеклопакеты (обычно двухкамерные с энергосбережением) и утепляют глухие панели минватой 200–250 мм. Именно на этом этапе фахверк получает свой характерный вид — сплошные стеклянные плоскости между тёмными балками. Панорамное остекление требует качественных узлов примыкания, иначе через них уходит тепло.
Этап 6. Инженерия и отделка
Инженерные системы и чистовая отделка занимают 4–8 недель в зависимости от сложности. Разводят отопление (чаще тёплый пол — он хорошо работает с панорамными стенами), электрику, вентиляцию, монтируют лестницу и финишные покрытия. Балки каркаса обычно оставляют открытыми — они и есть главный элемент интерьера фахверка.
Итоговый срок строительства фахверкового дома под ключ — 3–5 месяцев от старта производства. Разброс зависит от площади, этажности и объёма остекления. Посмотреть готовые решения и рассчитать стоимость можно на странице фахверковые дома под ключ. Если вы ещё выбираете между технологиями, поможет разбор что выбрать — фахверк или клееный брус, а базовые плюсы и цены собраны в статье что такое фахверковый дом.
Часто задаваемые вопросы
Сколько строится фахверковый дом под ключ?
От 3 до 5 месяцев от начала производства домокомплекта. Каркас площадью 150 м² собирают за 2–3 недели, тёплый контур закрывают ещё за 3–4 недели, остальное время уходит на фундамент, инженерию и отделку.
Из чего делают каркас фахверкового дома?
Из клееного бруса сечением от 160×200 мм. Клееный брус даёт усадку до 1 % и не ведёт узлы под нагрузкой, поэтому подходит для конструкции с большими стеклопакетами лучше массива или бревна.
Можно ли строить фахверк зимой?
Да, сборку каркаса ведут при температуре до −15 °C. Клееный брус приезжает готовым домокомплектом, «мокрых» процессов на монтаже нет, поэтому зима сдвигает только заливку фундамента, а не сборку коробки.
Тёплый ли фахверковый дом?
Да, при утеплении глухих панелей минватой 200–250 мм и двухкамерных энергосберегающих стеклопакетах фахверк соответствует нормам по теплосопротивлению для Беларуси. Основные теплопотери идут через узлы остекления, поэтому качество их монтажа важнее толщины стены.
Нужен ли фахверку мощный фундамент?
Нет. Фахверковый дом легче кирпичного в 4–5 раз, поэтому под него достаточно утеплённой плиты или мелкозаглублённой ленты. Это экономит на нулевом цикле по сравнению с домом из газобетона.
Обязателен ли диагональный раскос?
Да, раскос — несущий элемент, а не декор. Без диагональных связей рама теряет жёсткость и «складывается» под ветровой нагрузкой, поэтому раскосы закладывают на этапе расчёта каркаса.
Даёт ли фахверк усадку?
Усадка каркаса из клееного бруса не превышает 1 %, тогда как у бревна она достигает 8–10 %. Это позволяет заезжать в дом и ставить чистовую отделку почти сразу после сборки, без года ожидания.
Материал подготовлен специалистами компании «Городник» — собственное производство клееного бруса и сборка фахверковых домов под ключ в Бресте и по Беларуси. Консультация и расчёт: +375 (29) 836-11-11.
